प्रेसिजन मोल्ड घटक: निर्दोष प्लास्टिक भागों के पीछे छिपा हुआ विज्ञान

प्रेसिजन इंजेक्शन मोल्ड घटक: सही प्लास्टिक भागों के अनसंग नायक

इंजेक्शन मोल्ड्स के भीतर, सटीक घटक "हृदय वाल्व" जैसे कार्य करते हैं, सीधे मोल्ड जीवनकाल, सटीकता और दक्षता का निर्धारण करते हैं। यहाँ 8 महत्वपूर्ण हैंपरिशुद्धता घटकऔर उनके तकनीकी विवरण:

I. कोर सटीक घटक

1। हॉट रनर सिस्टम

फ़ंक्शन: सटीक रूप से पिघले हुए प्लास्टिक के प्रवाह को नियंत्रित करता है, ठंड स्लग को समाप्त करता है

मुख्य भाग:

नोजल: बोर सहिष्णुता ± 0.01 मिमी, टाइटेनियम मिश्र धातु विरोधी-कोरियन

हीटिंग कॉइल: पीआईडी ​​तापमान नियंत्रण (° 1 ° C उतार -चढ़ाव)

नवाचार:एक्सपी मोल्ड काबहु-बिंदु तापमान मुआवजा

2। गाइड सिस्टम

महत्वपूर्ण घटक:

गाइड पिन: कठोरता HRC60+, स्ट्रेटनेस .00.005 मिमी/एम

बुशिंग: तेल-संसेचन ग्रेफाइट आत्म-सर्जनन

मानक: जापान JIS B5012 अल्ट्रा-सटीक ग्रेड

3। इजेक्शन सिस्टम

सटीक तत्व:

इजेक्टर पिन: SKD61 स्टील, मिरर पोलिश (RAI0.1μM)

रिटर्न पिन: प्रीलोडेड स्प्रिंग एंटी-बैकलैश डिज़ाइन

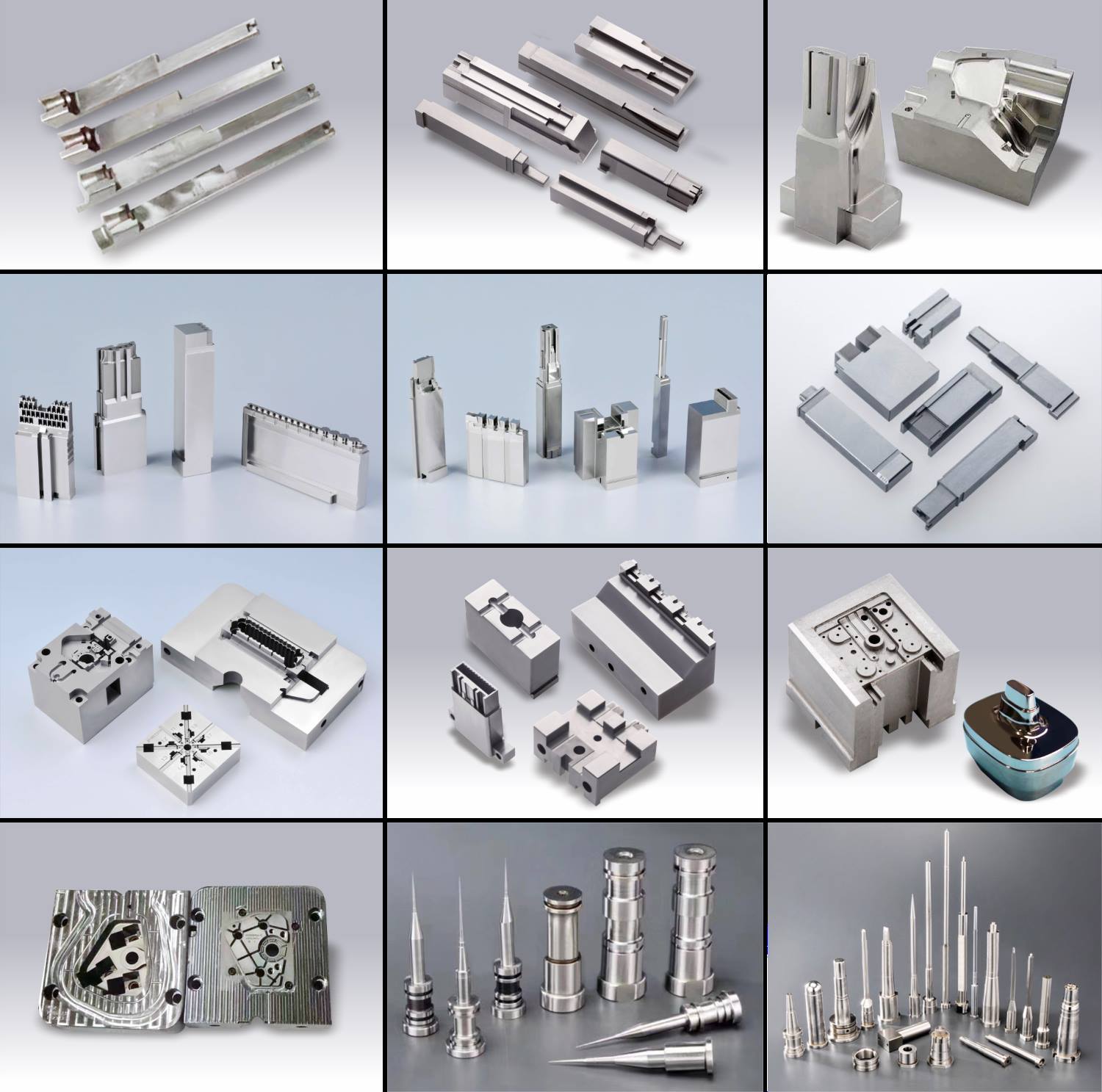

4. मोल्ड आवेषण

माइक्रोन-स्तरीय मशीनिंग:

कार्बाइड आवेषण 5 मिलियन चक्रों का सामना करते हैं

नैनो-कोटिंग्स (जैसे, Altin) चिपके को रोकें

5। कूलिंग सिस्टम

सफलता:

3 डी-मुद्रित अनुरूप शीतलन (40% दक्षता लाभ)

चिकित्सा मोल्ड के लिए तांबे मिश्र धातु मॉड्यूल

6। वेंटिंग सिस्टम

Precision Design:

बहु-चरण vents (0.02-0.05 मिमी गहराई)

सिन्ड मेटल पोरस स्टील्स

7। सेंसर सिस्टम

स्मार्ट निगरानी:

इन-मोल्ड प्रेशर सेंसर (% 0.5% सटीकता)

वास्तविक समय आईआर तापमान प्रतिक्रिया

8। त्वरित मोल्ड परिवर्तन (QMC)

सटीक संरेखण:

हाइड्रोलिक क्लैंपिंग इकाइयाँ (± 0.005 मिमी पुनरावृत्ति)

5480 स्पलाइन इंटरफेस में से

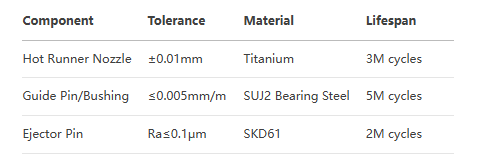

Ii। तकनीकी विनिर्देशों की तुलना

Iii। उद्योग अनुप्रयोग

मेडिकल: इंसुलिन पेन के लिए सिरेमिक इजेक्टर पिन (शून्य धातु संदूषण)

इलेक्ट्रॉनिक्स: 0.2 मिमी पिच कनेक्टर्स के लिए टंगस्टन कार्बाइड आवेषण

ऑप्टिक्स: नैनो-पॉलिश कोर पीवी <λ/4 प्राप्त करते हैं

Iv। भविष्य की प्रौद्योगिकियां

स्मार्ट घटक: उपयोग ट्रैकिंग के साथ RFID- टैग किए गए इजेक्टर्स

सेल्फ-चिकनाई सामग्री: ग्राफीन कोटिंग्स (घर्षण गुणांक 0.05)

परमाणु-स्तरीय मशीनिंग: उप-नैनोमीटर खुरदरापन के लिए आयन बीम फिनिशिंग

परिशुद्धता मोल्ड घटकइंजेक्शन मोल्डिंग के "अदृश्य चैंपियन" हैं, उनकी उन्नति उद्योग की प्रगति के साथ। सामग्री नवाचार के माध्यम से,अति सटीक मशीनिंग, और स्मार्ट निगरानी, ​​एक्सपी मोल्ड लगातार सटीकता मानक को फिर से परिभाषित करता हैएस।
